Niveau de difficulté
Temps requis
60 min. pour une personne
Fiche conseil
Outillages nécessaires
- Une perceuse
- Une mèche de 8 mm
- Un cliquet
- Une douille de 11mm
- Une clé plate de 11mm
1. Préparation
La pose des bavettes sur une Méhari nécessite une adaptation des supports de bavette sur les brancards arrière de la plateforme.
Présentez l’ensemble support de bavette et repérez les supports légendés « S » et les contre-plaques notée « C ».
Notez que les supports « S » possèdent un trou de fixation légendé « T ».
Placez-vous à l’arrière de la Méhari et repérez la zone « Z » où fixer les supports « S ».
Présentez le support sur un premier brancard arrière de la plateforme,
faites un repère sur cette dernière correspondant au trou de fixation noté « T »,
Placez-vous à l’arrière de la Méhari et repérez la zone « Z » où fixer les supports « S ».
2. Pose
Saisissez une première bavette et repérez les trous pour la fixation de celle-ci,
puis à l’aide d’une mèche de 8mm, percez les quatre trous de la bavette.
Préparez l’ensemble de visserie issue du kit réf. 0300802,
posez une rondelle sur chacune des vis.
Présentez la bavette sur le support et posez la visserie dans les trous percés précédemment.
Posez la contre-plaque « C » sur la visserie posée dans l’étape précédente,
et disposez les écrous sur les vis
et vissez les écrous jusqu’à les bloquer.
Présentez le support équipé de la bavette sur la plateforme,
et fixez-le avec une vis, une rondelle et un écrou issu du kit de visserie 0300802.

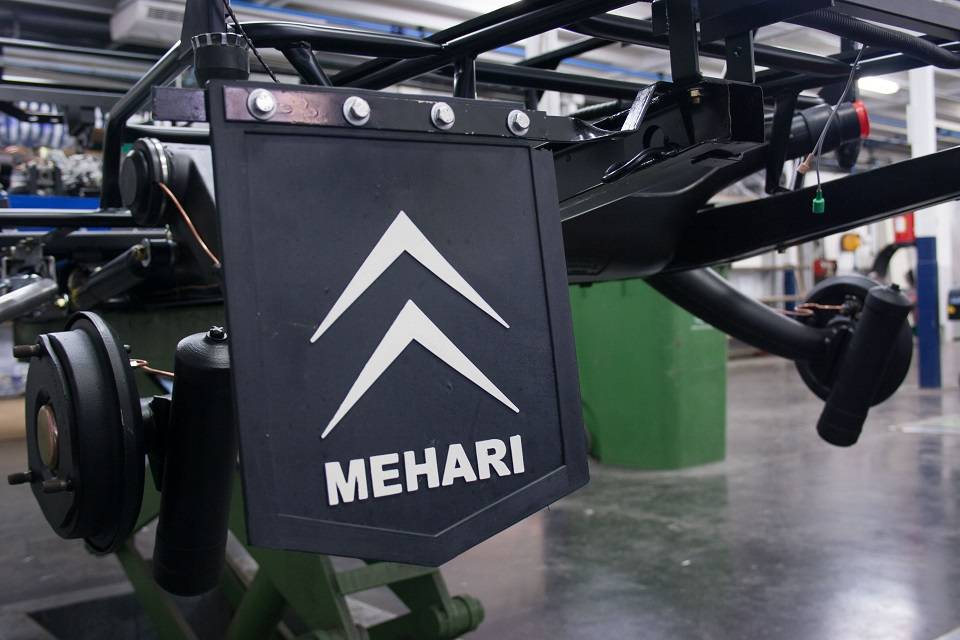

Le premier ensemble bavette et support est posé. Répétez l’opération sur le côté opposé.
