Cotes des points d’ancrage des embouts de pot de suspension sur les bras de suspension avant

Cotes des points d’ancrage des embouts de pot de suspension sur les bras de suspension avant

Niveau de difficulté

niveau2 niveau1niveau1

Les bras de suspensions avant de Méhari, 2CV, Dyane ou Acadiane intègrent une platine soudée sur laquelle viennent se fixer (clipser) les embouts de pot de suspension avant. Le positionnement du point d’ancrage de l’embout du pot de suspension sur cette platine varie selon les véhicules.

Cette fiche vous permet de définir la position précise de ces points d’ancrage sur la platine de fixation pour chaque véhicule.

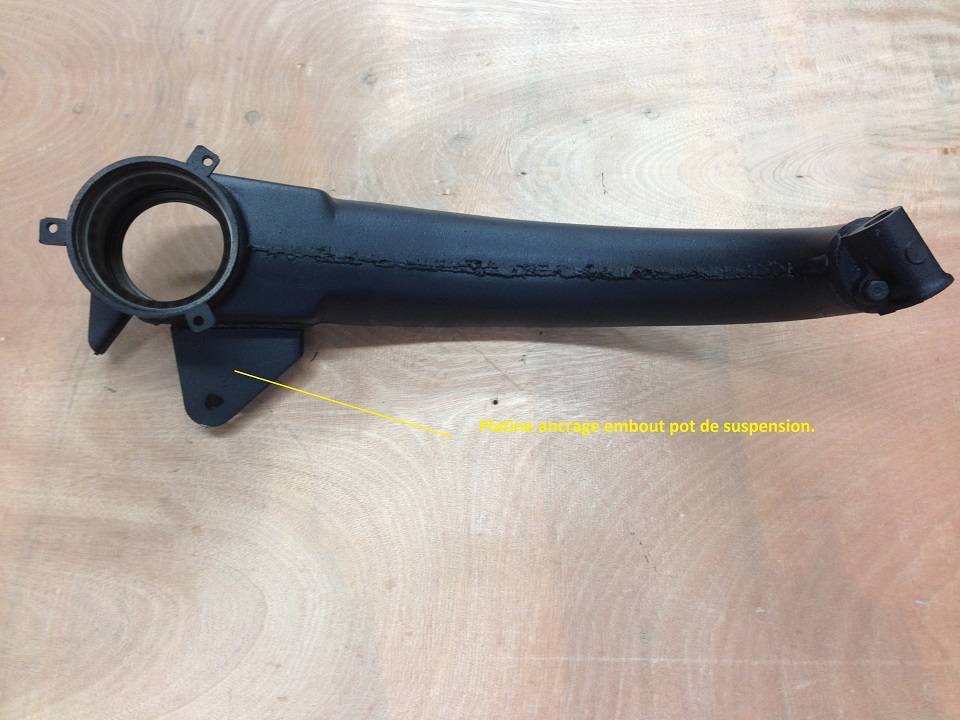

La photo ci-dessus présente un bras de suspension ainsi que la platine soudée permettant l’ancrage de l’embout du pot de suspension.

Le schéma et le tableau ci-dessous détaillent, selon les véhicules, les trois cotes à relever sur la platine pour définir la position du point d’ancrage.

Cotes des points d’ancrage des embouts des pots de suspension sur la platine de fixation



Méhari 2CV Acadiane
Cote 1 65mm 65mm 47mm
Cote 2 20mm 20mm 20mm
Cote 3 20mm 20mm 35mm



Produits concernés

Réf. 1333000 - Pot de suspension 2CV/Dyane (garantie 36 mois)

Réf. 1606510 - Pot de suspension Adapatable

Réf. 1007200 - Pot de suspension Méhari 4x2 (garantie 36 mois)
