Montage joints lunettes

Montage joints lunettes

Afin de garantir une qualité optimale du caoutchouc au moment du montage, il convient de déballer et d’installer le joint lunette au dernier moment, juste avant de poser la culasse sur le bloc moteur. Le montage de ce dernier est expliqué en détails si dessous.

1. Montage

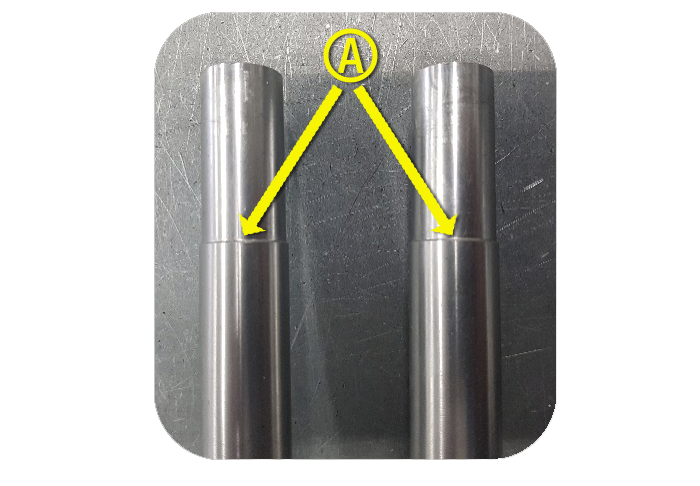

Placer les rondelles d’appui sur les tubes enveloppe. Elles doivent arriver en butée sur les épaulements indiqués « A ».

Placer les ressorts sur les rondelles d’appui (le sens n’a pas d’importance).

Placer les coupelles sur le joint : Attention à bien aligner les ergos du joint à l’espace prévu sur les coupelles, comme sur la photo ci-contre.

Placer l’ensemble sur la culasse : Attention au sens de pose : les ergos doivent être dirigés vers l’intérieur de la culasse.

Produits concernés

Réf. 1012732 - JOINT TIGE DE CULBUTEUR (435CC OU 602CC)

Réf. 1012736 - RESSORT JOINT TUBE DE TIGE DE CULBUTEUR

Réf. 1012734 - COUPELLE JOINT TUBE DE TIGE DE CULBUTEUR
