Montage d’une garniture Bayadère 2CV

Disposez votre garniture à plat afin de dissocier la partie avant de la partie arrière,

puis retournez celle-ci et présentez les tiges comme illustré. A savoir que les tiges longues correspondent à l’assise et les courtes au dossier.

Présentez une tige longue au niveau d’un fourreau de l’assise,

puis insérez cette tige dans ce dernier.

Une fois insérée, faites correspondre les repères marqués « A » avec les encoches du fourreau, marqués « B ».

L’illustration 6 présente la tige correctement positionnée au niveau de l’encoche.

Repérez la boucle « C » à l’extrémité de la tige, et la faire correspondre avec le trou du fourreau marqué « D ».

Insérez la partie mâle d’un rivet en prenant soin que cette dernière traverse la boucle « C » de la tige,

puis posez la partie femelle du rivet.

Sertissez le rivet à l’aide d’une pince multiprise.

Répétez les trois premières étapes en assemblant les trois autres tiges sur les trois autres fourreaux. La garniture est alors prête à recevoir les élastiques.

Les élastiques de siège possèdent deux crochets distincts par leur forme, le crochet repéré « E »,

est celui qui doit être inséré dans l’armature de siège, tandis que celui repéré « F »,

est à arrimer sur la tige précédemment montée sur la garniture. Posez un premier élastique sur une tige de la garniture comme illustré,

et équipez la garniture avec l’ensemble des élastiques, en positionnant un élastique pour chaque encoche.

Lors de la pose des élastiques sur la garniture, prenez garde à respecter le passage de ces dernières sous les lanières cousues,

afin qu’une fois posée, la garniture puisse être maintenue plaquées à l’armature. L’ensemble des élastiques étant posé, la garniture est prête à être montée.

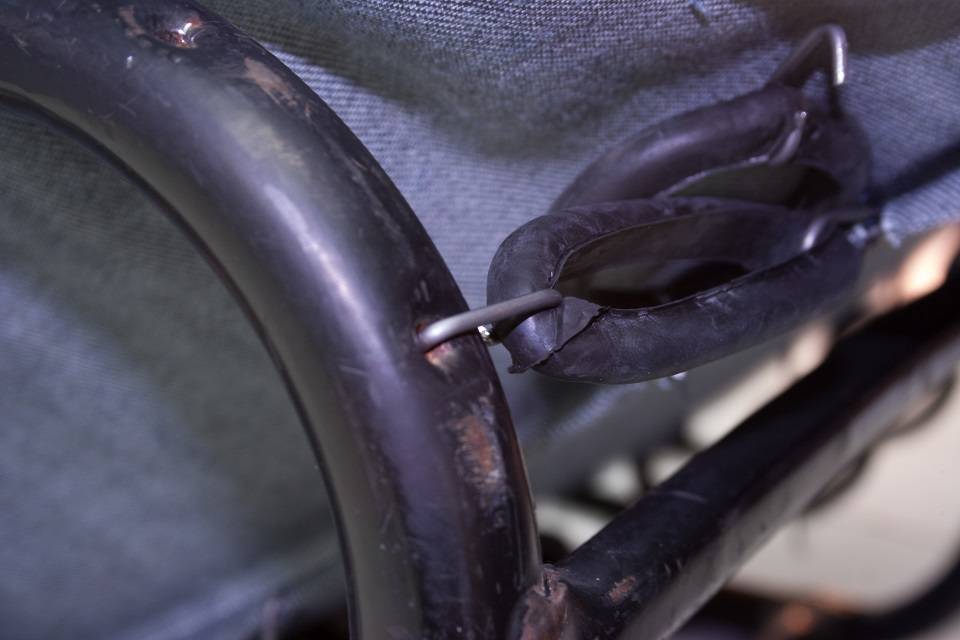

Positionnez la garniture sur votre armature et crochetez les élastiques sur l’armature.

A chaque orifice de la garniture correspond un emplacement de crochet d’élastique. Comme énoncé au point 5, respectez le passage des élastiques entre la garniture et les lanières cousues.

Sur l’avant de l’armature, recouvrez la petite barre avec le rabat de la garniture,

positionnez une première agrafe,

et verrouillez là à l’aide d’un maillet.

Répétez l’opération sur la longueur de la petite barre, en verrouillant les trois autres agrafes, après les avoir réparties harmonieusement sur la petite barre.

L’illustration ci-dessous propose un aperçu des dimensions de la garniture bayadère posée sur son armature.
